天正暖通怎么画剖面图

  在暖通设计出图中，剖面图是体现管线竖向排布、设备安装空间的核心图纸，不少设计师习惯手动绘制剖面图，既浪费时间还容易出现尺寸偏差，用好天正暖通的原生剖面工具，就能快速完成从剖切定位到视图输出的全流程，接下来就给大家梳理详细操作要点。

准确定位剖切位置，规范标注剖切符号

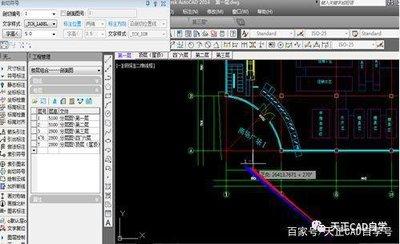

  剖切位置的选择直接决定剖面图的实用价值，一般我们会把剖切位置设在穿过主要设备机房、管井、干线立管的位置，保证能完整呈现核心构件的竖向排布关系。操作时，打开对应项目的首层平面图，在天正暖通左侧菜单栏找到「符号标注」-「剖切符号」命令，按照命令行提示，依次点选剖切的起点和终点，输入剖切编号，调整剖切观看方向（朝向需要生成视图的一侧）即可。这里要注意，多层项目的剖切位置必须保证各楼层对齐，否则后续生成会出现构件错位的问题。

提前整理基础信息，避免生成报错

  很多新手生成剖面时报错，大多是基础条件没有梳理到位：首先要确保项目已经在天正的「工程管理」中建好楼层表，各楼层平面图的路径、层高信息对应正确；其次，平面图中的墙体、管线、设备都必须是天正原生构件，不能是导入的外部cad块，否则软件无法识别提取构件信息；最后可以提前关闭轴网、多余标注等无关图层，避免生成的剖面线条杂乱，增加后期调整工作量。

一键生成剖面，快速优化出图

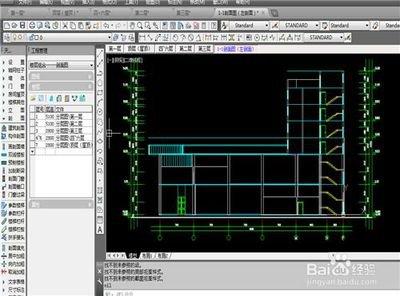

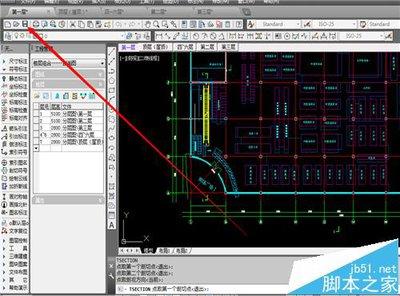

  基础条件准备好后，输入天正命令「pmsc」（剖面生成），按提示选中之前画好的剖切符号，软件会自动提取所有楼层剖切线上的构件，自动生成带标高、尺寸的完整剖面图，之后只需要在绘图区空白位置点选插入点即可。生成完成后只需要做少量优化：删掉多余的冗余线条，调整重叠管线的显示位置，补全设备和管线的规格标注，再根据出图要求调整剖面比例就完成了。

  整体来看，天正暖通的剖面生成流程把原本大半天的工作量压缩到十几分钟，出错概率远低于手动绘制，只要把控好剖切位置的选择和基础信息的整理，就能快速输出符合规范要求的剖面图，对新手设计师十分友好。（全文约657字）
